Bestellung
Ordering
Ich freue mich über jeden Nachbauinteressenten für mein High End Röhrenmessgerät.

Bei mir können Sie folgende Artikel beziehen:
I'm pleased with anyone who would like to build my DIY high end tube tester.

I offer the following components:
Artikel (component) benötigte Anzahl needed quantity
Softwarelizenz + CD-ROM mit Bauanleitung, Bauteiledatenbank, Dokumentationen,  Bestückungsplänen, Fotos, Software, etc. + programmierten Pic Mikrocontroler 18F4523 (aktuelle Firmware)
Software license + CD-ROM with construction manual (pdf), componentsdatabase, layout diagrams, schematics, photos, software, driver and other + programed Pic Mikrocontroler
1

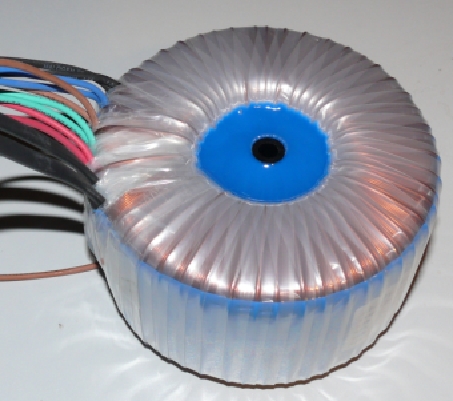

Haupttrafo - Ringkern

Netzspannung 115V + 115V
(für 110-120 V und 220-240V Betrieb/50-60Hz)
ca. 270 VA, Gewicht: ca. 3 kg
deutsches Qualitätsprodukt, Spezialanfertigung


maintransformer toroidal
made in Germany
1

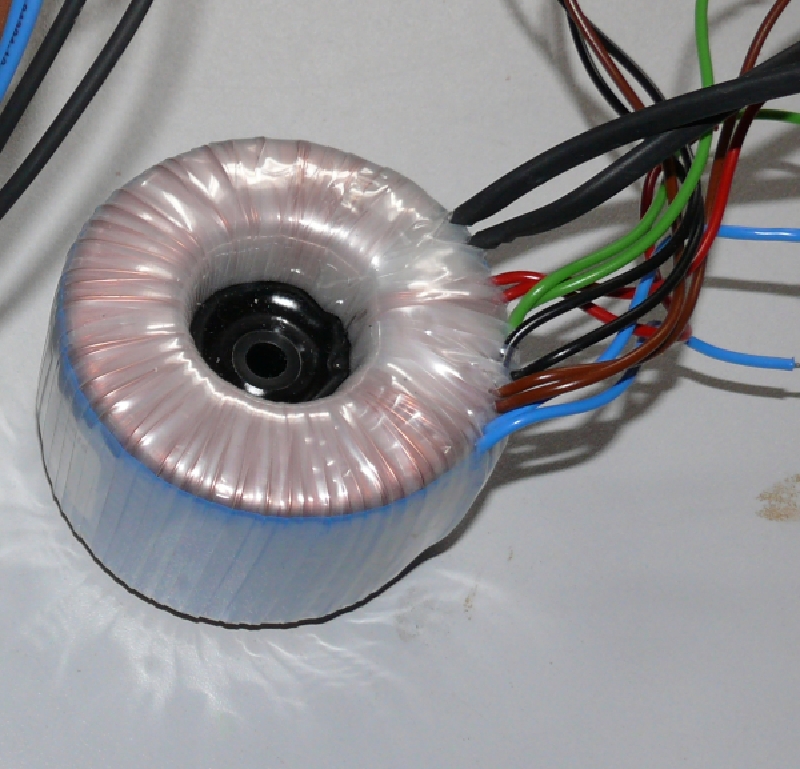

Hilfstrafo Ringkern
Primär 115V + 115V (für 110-120 V und 220-240V Netzspannung/50-60Hz) deutsches Qualitätsprodukt, Spezialanfertigung
(nicht erforderlich falls Sie die Version mit Printtrafos, nur für 230V, aufbauen wollen)

auxiliary transformer toroidal (for 110-120V and 220-240V mains voltage) made in Germany
(you don't need this transformer if you build the version with print transformers, only for 230V)
1

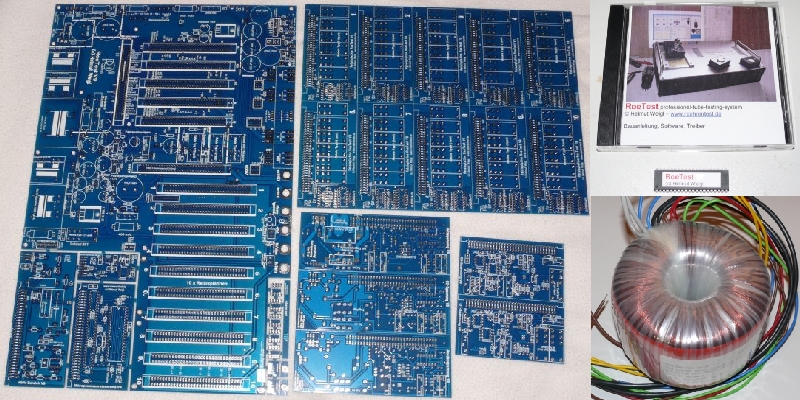

Leiterplattensatz RoeTest V10
professionelle Qualität:
Expoxy FR4, HAL-bleifrei verzinnt (auch verbleit hervorragend lötbar), Bestückungsdruck beidseitig, Lötstopplack blau, durchkontaktiert

Hauptplatine (390 x 254 mm gross) 2mm, 70µ Kupferauflage,
Spannungsplatinen und Relaisplatinen, 1,5mm, 35µ (keine Brücken erforderlich).

complete PCB-set in best quality
1
KAP218, Kapton Isolierscheiben,
Fischer Elektronik GmbH & Co. KG,
0,15 K/W (inch²)
isulating foil
4
NTC 22R 1

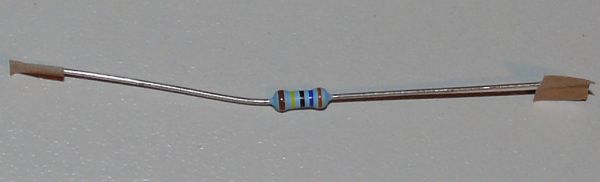

Metallschichtwiderstand 3,6 Mohm
0,6W, 1%, 300V
resistor
1
Kühlkörper für TO220
(19 x 12,7 x 13,5mm) 7K/W
heatsink
2
Ferritdrossel
Ferrit choke
11

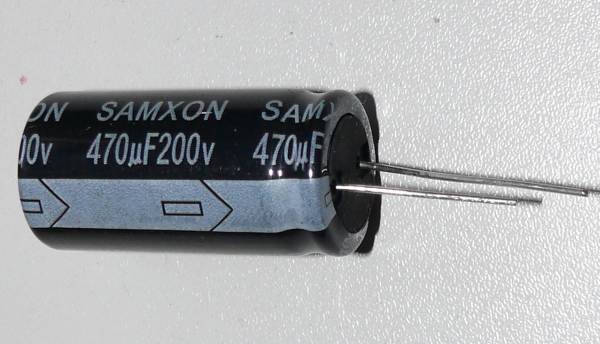

Elko 470µF/200V, RM 7,5mm
Durchmesser 18mm
electrolytic capacitor
2

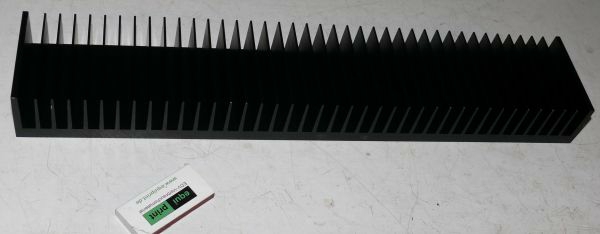

Kühlkörper
Fischer Elektronik GmbH & Co. KG,
SK 479 75 SA (400 x 75 x 40 mm),
Gewicht ca. 1,4 kg; ungebohrt

heatsink
1

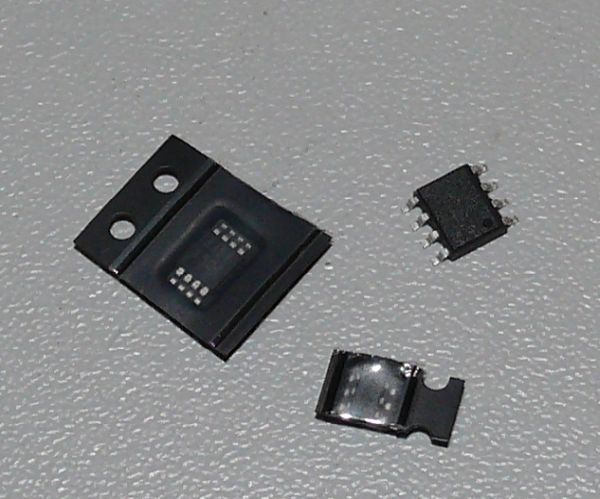

LTC6090 hivoltage opamp 2
DAC121C085 DAC 12bit I²C 5
USBLC6-2SC6 transil diode array 2
Distanzrollen
Kunststoff 10 mm, M3 Innengewinde
plastic spacer
10

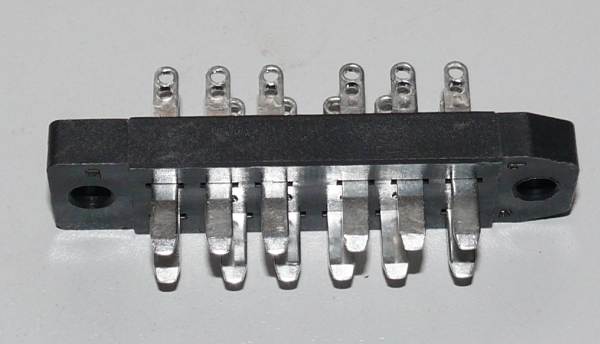

Steckverbinder
ML A12 DIN 41622
connector
German quality by Telegaertner
1 per socket box
Gehäuse Stahllochblech
RV3-5, 1mm, handgefertigt, vorne zwei M4 Gewindelöcher (zur Befestigung an Frontplatte), hinten links und rechts seitliche Ausschnitte für Befestigung am Kühlkörper, 4 Gummifüsse, Anschluss für Erdung 6,3mm Flachstecker, passend zu Frontplatte V8 bis V10
Das Gehäuse ist unlackiert

Case steel
suitable for RoeTest V8 to V10
The housing is unpainted
1
Frontplatte Design A (Fahrion GmbH)
Beschriftung in Untereloxaldruck (wisch- kratz- Lösungsmittelbeständig) in hervorragender, professioneller Qualität, 3mm Aluminium
Front panel design A (Fahrion GmbH)
Lettering in anodized printing (smudge-proof, scratch-proof, solvent-proof) in excellent, professional quality
front panel 1

Gerne sende ich Ihnen detaillierte Informationen, sowie die aktuellen Preise.

Bitte  füllen  Sie einfach nachstendes Formular aus:


Please ask me for prices
and ordering informations with  this form:




unverbindliche Angebotsanfrage get ordering informations

Ihr Vorname - first name:                       Nachname - surename:

Land - country:

eMail-Adresse - email adress:

bitte email Adresse richtig schreiben, sonst kann ich nicht antworten (please check for correct email adress)

Sprache - language:
deutsch        english

Nachricht - message:








Falls die Formualrweiterleitung gerade mal wieder nicht funktinieren sollte:

Sie können mir auch gerne eine
  e m a i l   schreiben:   info@roehrentest.de
if the formular sending fails:

You also can ask me with email
.
info@roehrentest.de

Welche Teile Sie sonst noch benötigen (Standardbauteile) und einen Grobüberblick über die Gesamtkosten finden Sie  in den FAQs


Which components additional needed (standard components) and the total cost of the DIY build can you find in the FAQs

Mit Bestellung erkennen Sie meinen Haftungsausschluss, sowie meine Copyright/Urheberrechts-Hinweise an.

With order recognize my copyright and no warranty.


Vorstehende Angaben dienen nur der Information und sind kein Angebot. Ein Online-shop besteht nicht.
