| Bestückungsrahmen Einen Bestückungsrahmen benötigt man nicht unbedingt. Man kann Platinen auch ohne bestücken. So habe auch ich es jahrelang gemacht. Bestückt man viele Platinen ist ein Bestückungsrahmen doch eine Erleichterung. Man kann gleichzeitig mehrere Bauteile durch die Platine stecken, den Rahmen umdrehen ohne dass die Bauteile herausfallen und in einem Vorgang löten. Damit ergibt sich eine Vereinfachung und Beschleunigung der Platinenbestückung. Solche Rahmen gibt es fertig zu kaufen. Ich habe aber nichts passendes gefunden. Die billigen Platinenhalter sind völlig ungeeignet und keine eigentlichen Hilfen. Die teueren Profigerät kosten Geld und haben meißt den Nachteil, dass diese für größere Platinen ausgelegt und somit zu unhandlich sind. Ich brauche einen kleinen handlichen Rahmen, in den maximal einen Europakarte (16 x 10 cm) passt. Diese Platinengröße ist der Hauptanwendungsfall. Die wenigen größeren Platinen (RoeTest Hauptplatine) kann man auch ohne Rahmen bestücken. Es wäre ein Unding den Bestückungsrahmen nach der großen Hauptplatine auszurichten. Damit müsste man den unhandlichen Rahmen auch für die kleinen Platinen verwenden. Nein - mein Rahmen passt für eine Europakarte oder 2 RoeTest Steckkarten gleichzeitig. Der Rahmen ist sehr einfach aufgebaut. Ich habe ein paar Flachprofile (rostfreier Edelstahl) zusammengeschweißt. Dabei ist ein Teil der Halterung verstellbar, so dass verschieden lange Platinen hineinpassen. Als Platinenhalterung habe ich auf die Profile einfache Leiterbahnschienen aus Kunststoff geklebt. Der Deckel (mit Verschluß) ist ein Teil eines alten PC-Gehäuses, welchen ich etwas umgearbeitet habe. In den Deckel wurde ein Stück Schaumgummi eingelegt. Dieser presst die Bauteile sicher gegen die Platine. Öffnet man den Deckel, dann steht der Rahmen sicher auf dem Deckel und dem auf der anderen Seite befindlichen einzigem Fuß (stört nicht beim Lötvorgang). Der Bestückungsvorgang ist einfach:

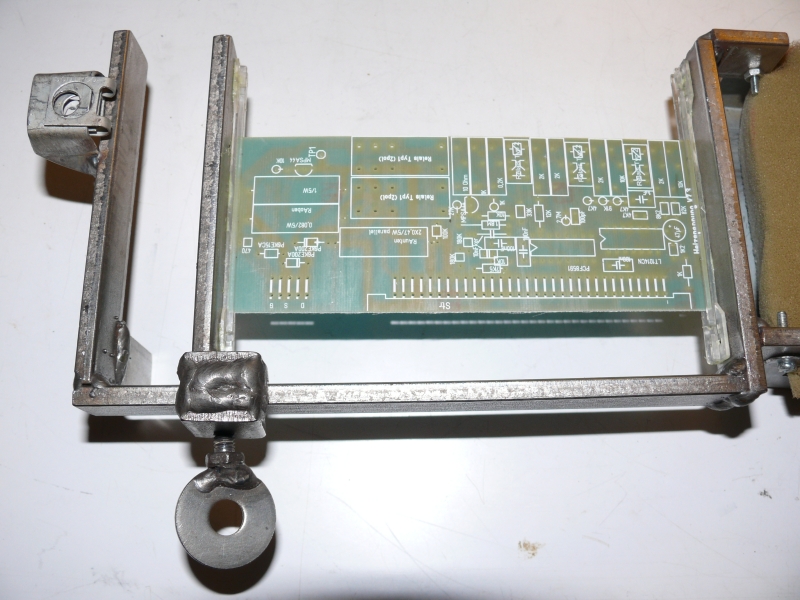

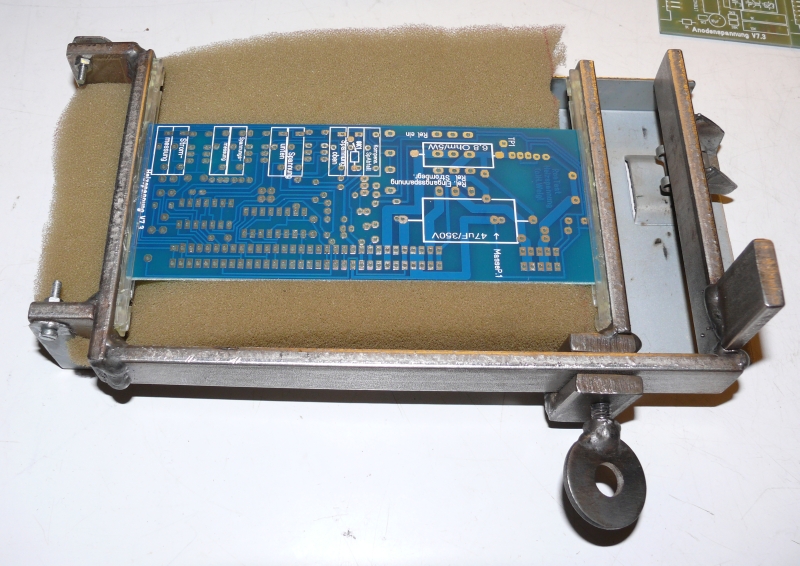

Lötseite:  Bestückungsseite:    |
