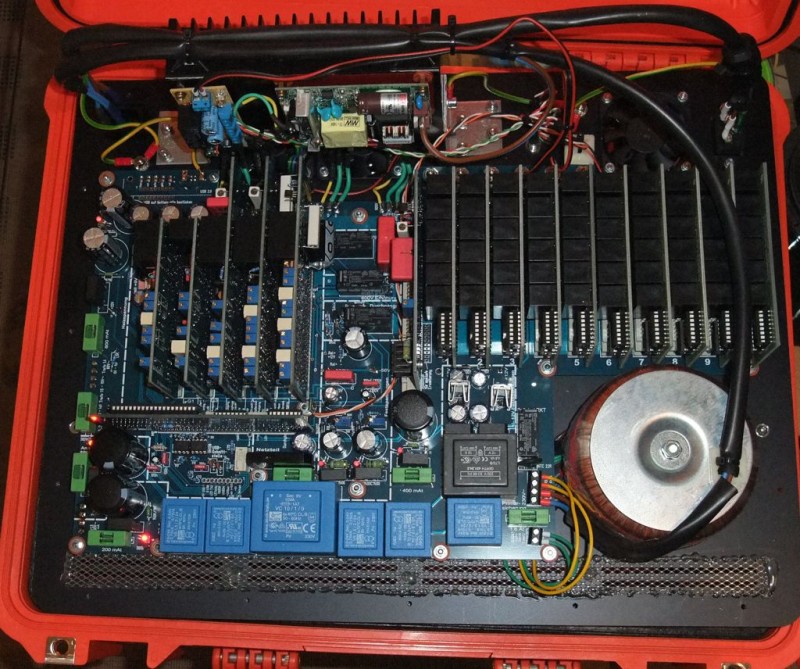

RoeTest Armin Schön           E1T Dekatron-Tester Armin Schön 7.6.2016  Der Tester besteht aus zwei Kippstufen ... eine ist eine astabile, die den ganz normalen "Takt" erzeugt und die zweite ist monostabil und erzeugt den Reset-Impuls. Das ganze ist jeweils mit einem Kondensator (Kapazität bezüglich Impulsform beachten) auf die jeweiligen Elektroden der Röhre gekoppelt. Ich habe die Schaltung mal in Capture nachgezeichnet und als PDF dran gehängt. E1T schematic.pdf Ich wollte die Zeit für das Zeichnen eines passenden Röhrensymbols in dem Tool nicht aufwenden (das ist leider etwas komplexer, da man verschiedene Designregeln beachten muss), daher habe ich einfach einen DUT-Block mit den Pin Nummern und -Namen verwendet. Ich denke, das ist auch lesbar. Bei meiner derzeitigen Implementierung in der Röhrendatenbank verwende ich die Anodenspannung als Anodenspannung und die G2-Spannung für die Versorgung der Kippstufen. Bei höheren Frequenzen kommt man allerdings in die Grenze der Strombelastbarkeit ... daher ist es wohl andersrum besser ... 300V G2 Spannung für die Anodenversorgung (braucht ja nicht allzuviel Strom) und die auf 15V eingestellte Anodenspannung für die Versorgung der Transistoren. Das dürfte besser funktionieren. Ich lege das in einer neuen Datenbank nochmal an und sende Dir die nächsten Tage mal einen Export. Die Schaltungsidee ist aber auch nicht von mir ... da bin ich selbst im WEB fündig geworden, denn die Röhre ist ganz schön picky, was die Steuersignale betrifft. Ich habe auch eine Röhre, die schon etwas schlechter ist ... da merkt man dann schon, dass bei schnellen Takt auch mal einer übersprungen wird oder der Reset nicht so 100% funktioniert .... daher erfüllt die Testschaltung durchaus ihren Zweck. Hier ist die Original-Quelle: http://www.dos4ever.com/trochotron/TROCH.html Dieser Röhrenliebhaber hat so einiges ausgegraben, was diese Röhre betrifft: http://www.dos4ever.com/E1T/E1T.html Ist echt interessant in einer ruhigen Stunde das ganze mal zu lesen. Gibt auch guten Einblick in die Funktionsweise der Röhre. Die Schaltung an sich ist zwar kein Hexenwerk ... die Röhrenbeschaltung ist Standard ... die Kippstufen sind die Standard-Transistor-Stufen mit einer zusätzlichen Ausgangsstufe. Video von Armin's E1T-Test auf Youtube: https://youtu.be/nsntt_ZnWqQ   |
