RoeTest von Alois Horn

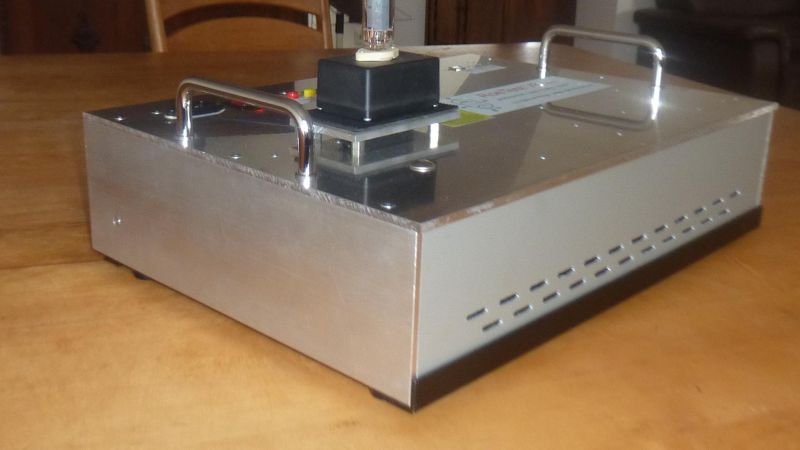

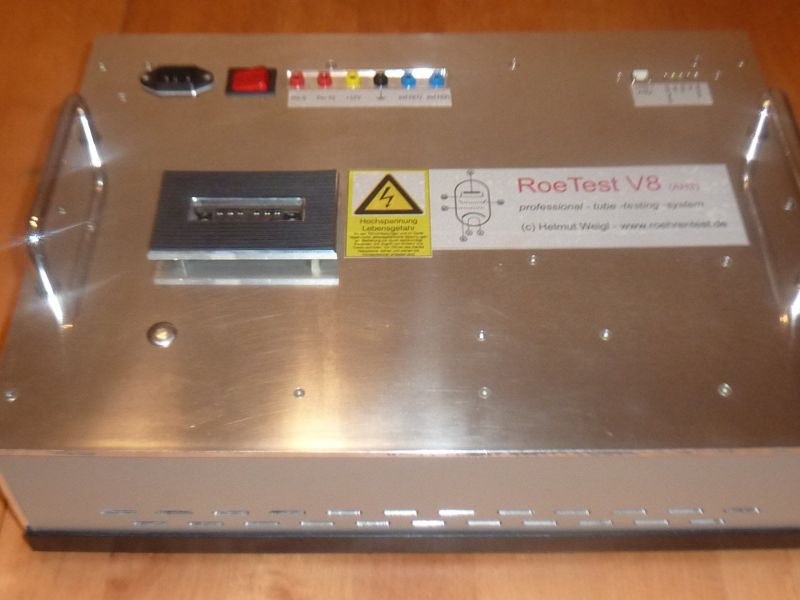

Herr Horn sandte mir die Bilder seines RoeTest zu. Er hat ein massives Aluminiumgehäuse gebaut und sich dabei an die Frontplattenvariante "C" angelehnt.

tube tester from Alois Horn











Nachstehend - auszugsweise - sein Originaltext:

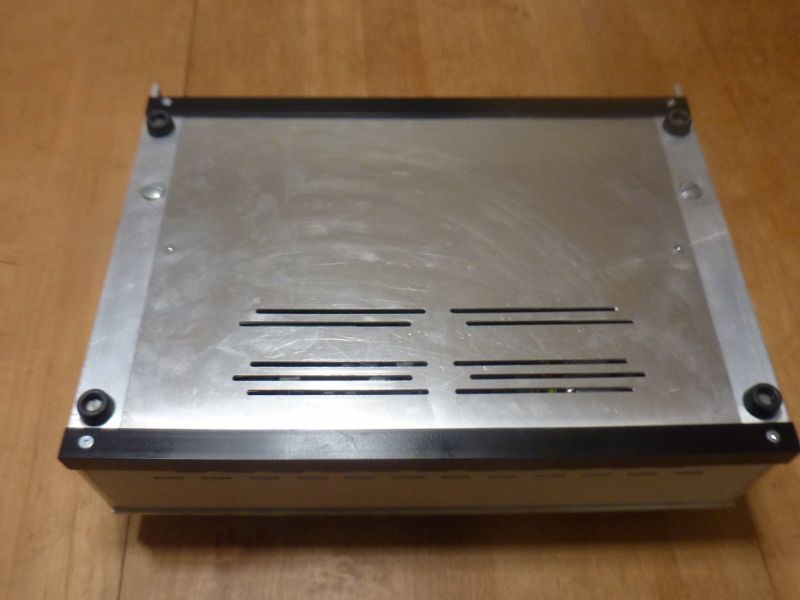

Das Gehäuse sollte ursprünglich einfacher aufgebaut werden: die Montageplatte und links sowie rechts ein U-Profil als stabile Seitenwand.

Durch die Möglichkeiten der Bohrfräse ist das Gehäuse dann doch noch umfangreicher geworden. Leider habe ich bei der Montage nicht sehr viele Bilder aufgenommen und hoffe, dass die wenigen Bilder ausreichend sind.

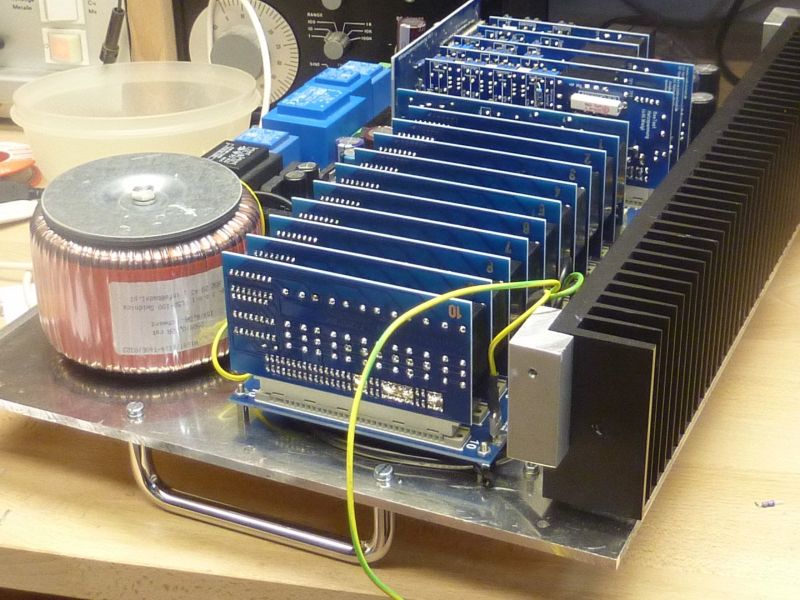

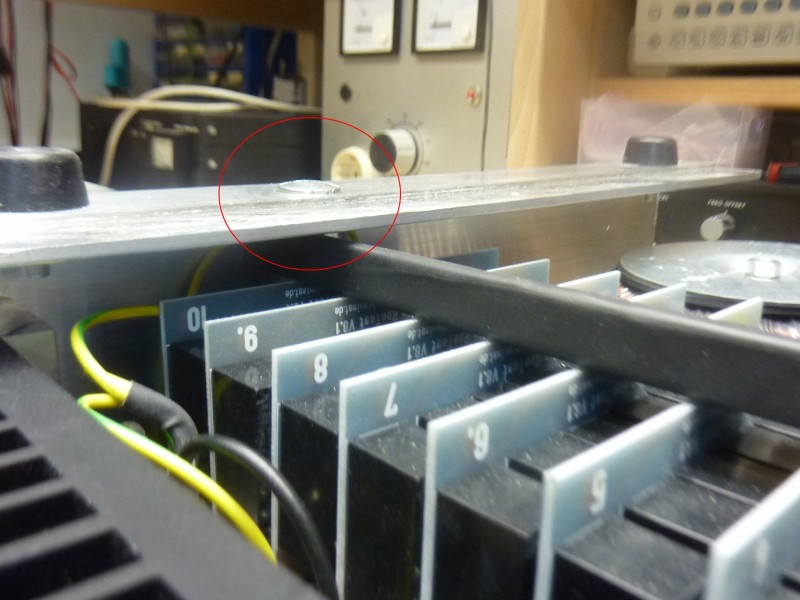

Für die Sicherung der Relais-Karten habe ich ein Aluminium L-Profil quer über die Platinen befestigt. Das L-Profil wurde mit einem Schrumpfschlauch ummantelt. Über die Einstellschrauben am Geräteboden kann die Sicherungsschiene auf- und abgesenkt werden.


Weitere Merkmale:

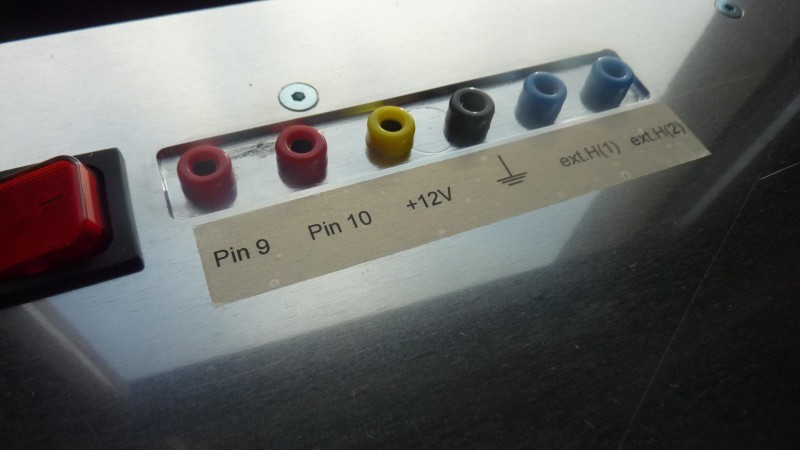

Die Frontplatte ist 5mm dick, weswegen die Anschlüsse versenkt wurden. Wahrscheinlich würde ich heute nur die Buchse versenken und nicht die
ganze Fläche abnehmen.

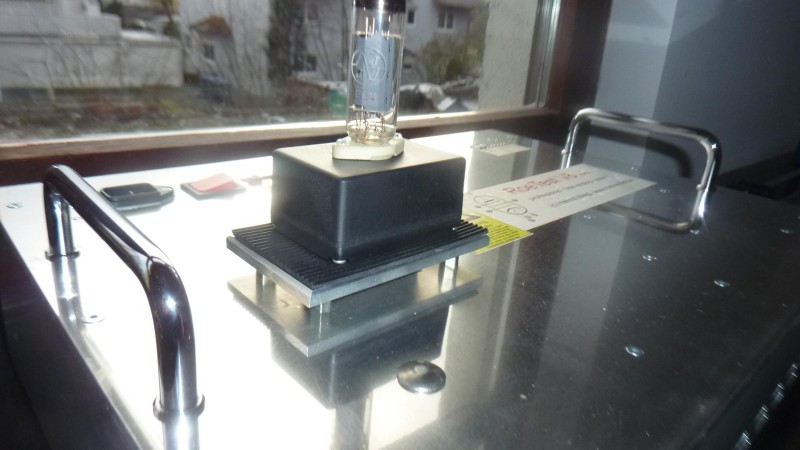

Der Sockel für Röhre bildet eine Aluminiumplatte auf Abstandshalter. Der Trafo ist mit einer Schloßschraube (VA) befestigt.
