RoeTest II von Roman Vasko, Ungarn

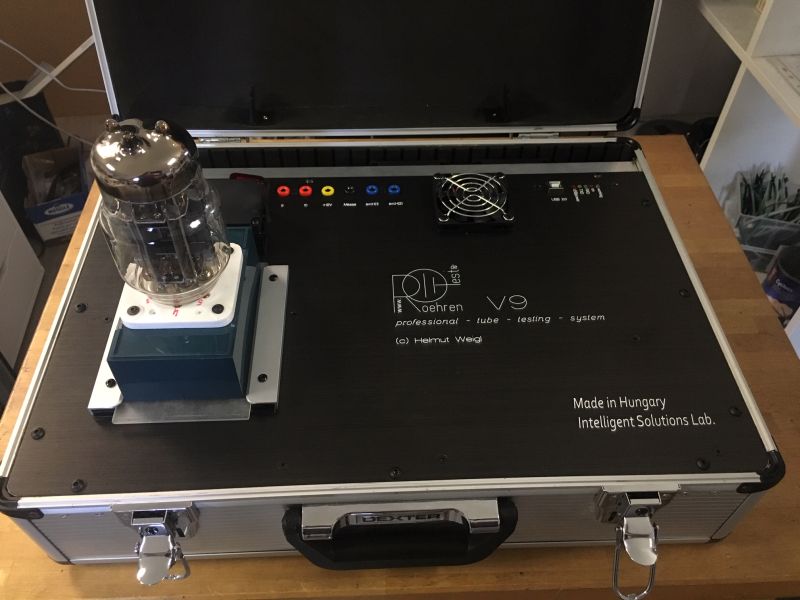

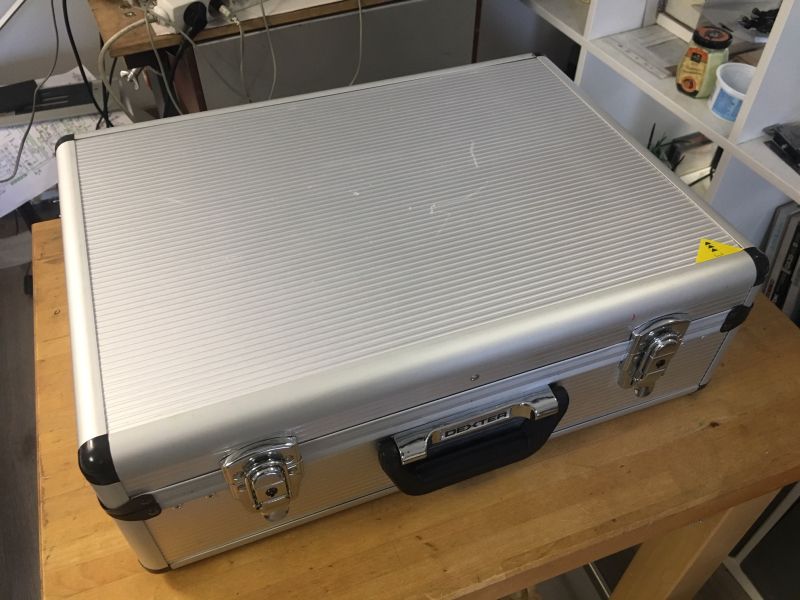

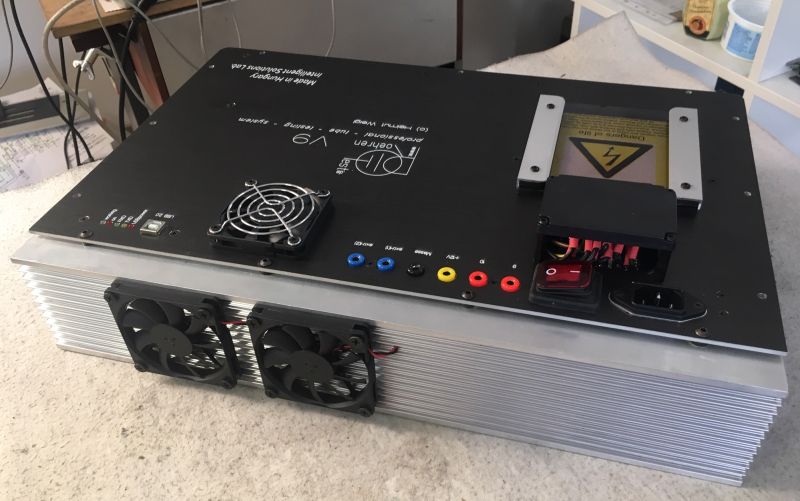

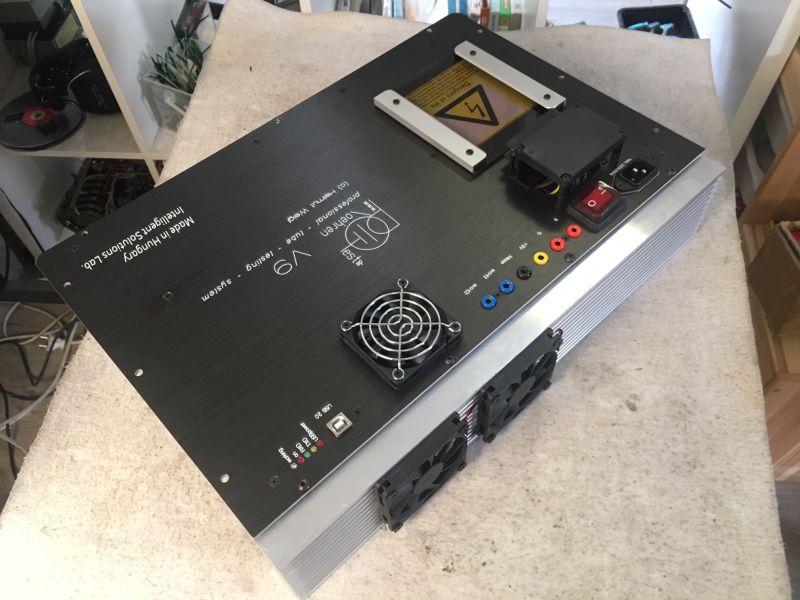

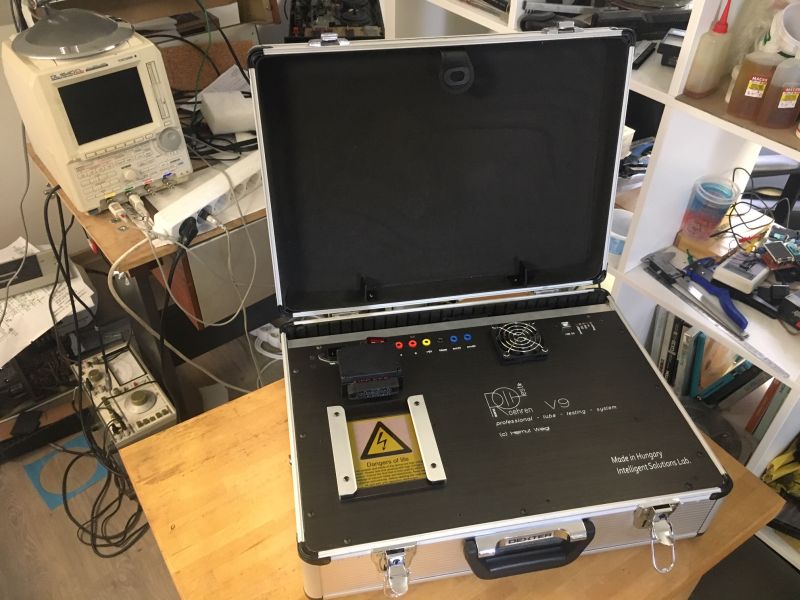

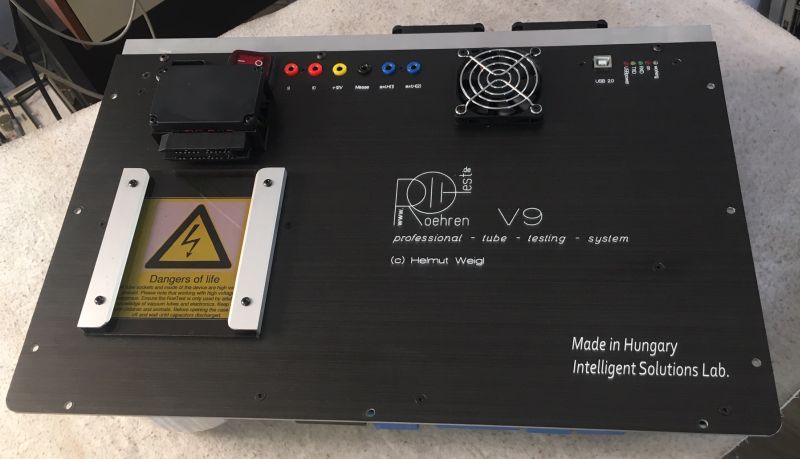

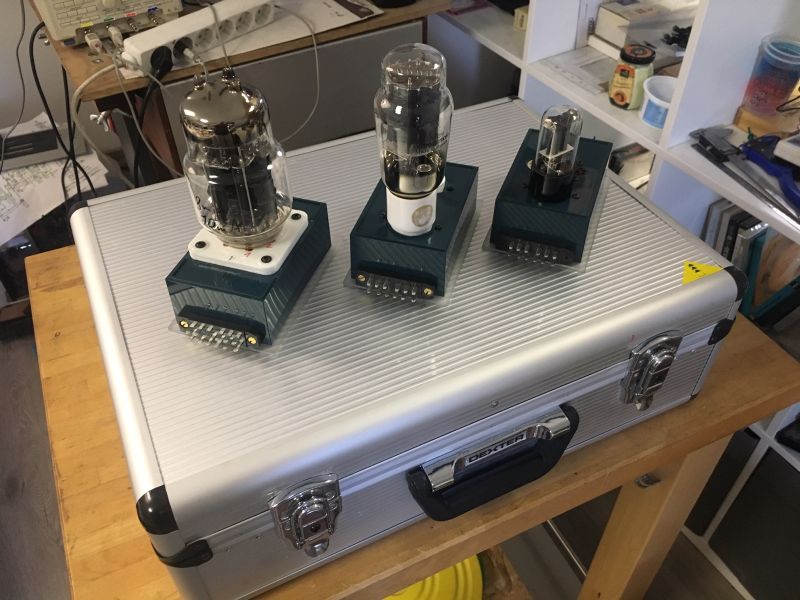

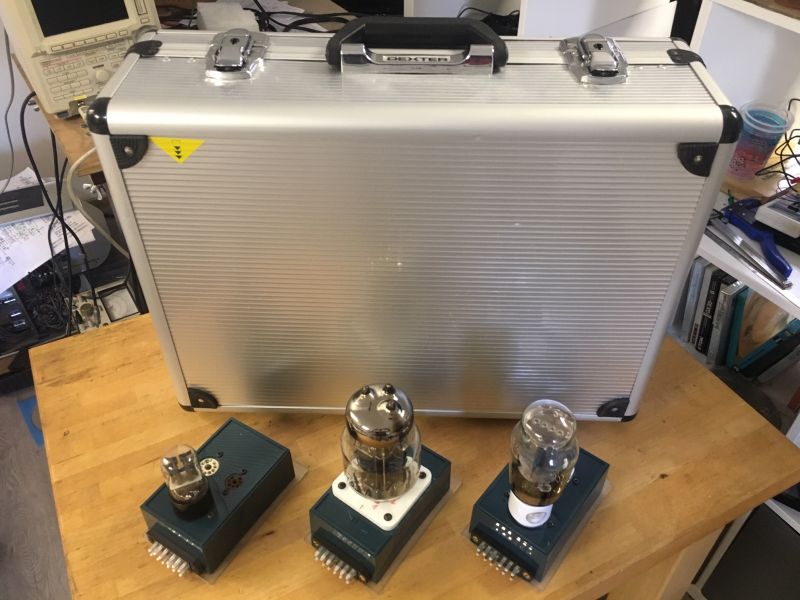

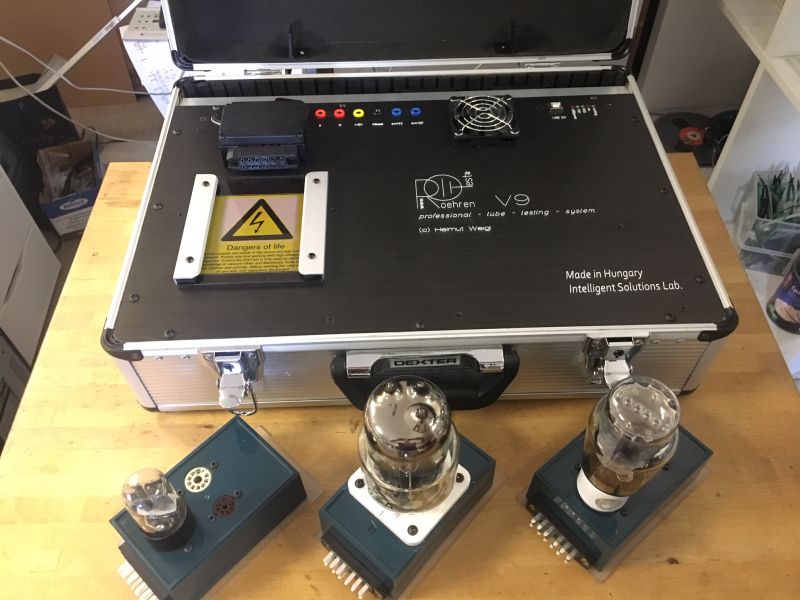

Roman hat bereits ein RoeTest gebaut und baute nun ein zweites V9.

Er sandte mir folgende Bilder:

Roman has already build a RoeTest. Now he builds another V9. He sends mit this pictures:




















Sein neues Röhrenprüfgerät arbeitete ein halbes Jahr einwandfrei, bis plötzlich Rauch aus dem Gerät kam. Auf der Heizungskarte erhitzten sich die beiden 0,47 Ohm Widerstände sehr stark. Er hat einen Spannungsabfall über diese parallel geschalteten Widerstände von etwa 2,4V gemessen. Dies entspräche einem Strom von mehr als 10A. Die Sekundärsicherung für die Heizspannung (6,3AT) löste nicht aus. Auch als er die Sicherung entfernte, schmorten die Widerstände weiter. Der Fehler musste also noch vor der Sicherung sein.

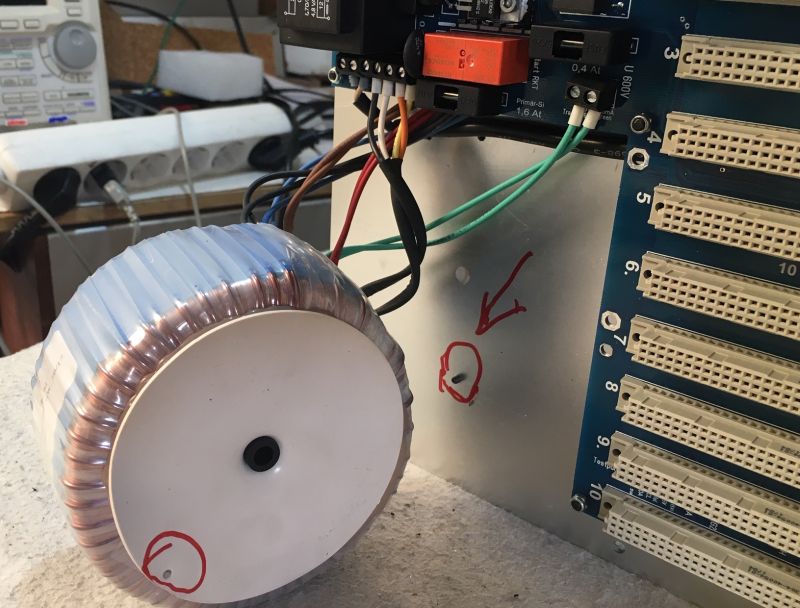

Es stellte sich heraus, dass eine Schraube zu weit durch die Frontplatte gedreht wurde, und diese sich in die Wicklung des Trafos bohrte. Dies führte zu einem Kurzschluss eines Teil der Heizwicklung des Trafos mit der Gehäusemasse. Nach Beseitigung des Problems lief das RoeTest wieder einwandfrei.

His new tube tester works half a year without problems. Then smoke comes out from the tester.
The two parallel resistors of 0,47 Ohm on the heater card are getting very hot. He measured a voltage drop of about 2,4V. This results in a current of more then 10A. The scondary fuse (6,3A) don't blow. Even as he removed the fuse, the resistores heat on. The failure must be in front of the fuse.

The problem was a to long screw. The screw was drilled in the transformer an shorts a part of the heater winding to the case (to ground). After fixing this issue, the RoeTest runs faultlessly.
