Nachbau W.(anonym)

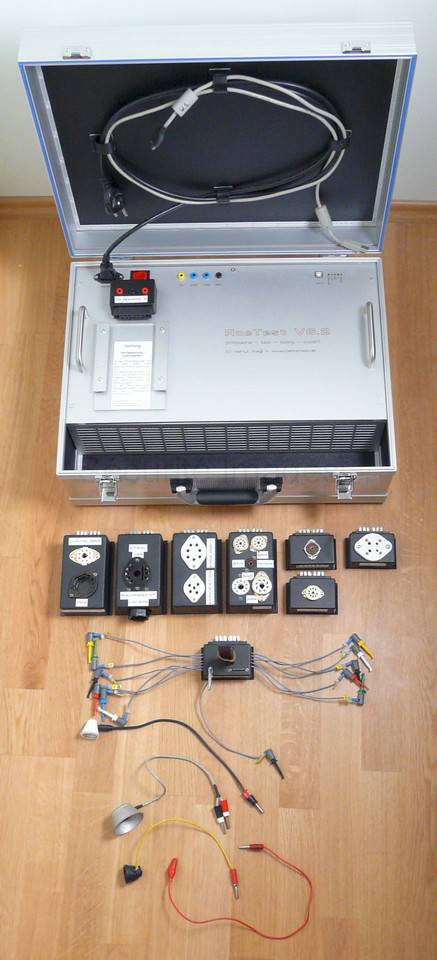

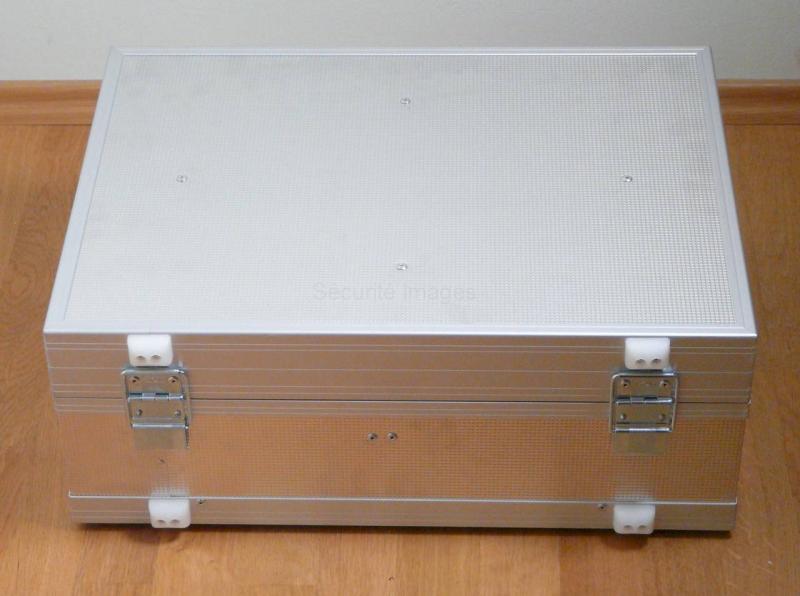

W. (will anonym bleiben) hat mir nachstehende Bilder seines RoeTest-Nachbaues übersandt.

Der Nachbauer schreibt (Originaltext):

Ziel war e,s sich beim Nachbau einerseits so eng wie möglich an die Empfehlungen des Entwicklers zu halten um sich eine „Nachentwicklung“ zu sparen.

Beim elektrischen Teil war dies auch gegeben. Unbürokratisch unterstützte mich wiederholt Herr Weigl u.a. in der Nachrüstung der Lüfterschaltung die erst in der Bauphase entwickelt bzw. „Released“ wurde.

Aus einem Wochenend/Feiertagsprojekt wurde leider angesichts des großen logistischen Aufwandes alle Teile, insbesondere die Mechanik wie u.a. den Koffer über Ebay zu besorgen nichts und es sind +- drei Monate daraus geworden. Ebenso kann ich „ein Lied“ über den Versand Reichelt singen.

Dafür konnte ich Detaillösungen in der Mechanik realisieren wie auszugsweise:

  • Lüfteransaugung im Boden,
  • Luftauslässe (zusätzlich vergittert) vorne. (Brachte am meisten Arbeit mit sich)
  • Ein Aufbewahrungsfach für die Adapter. (By the way: Möglichst nur ein Adapter pro Fassung wie der Entwickler empfiehlt! – Ausnahmen bestätigen die Regel – Der fünffach Adapter hat selbst die Ausnahme gesprengt.)
  • Zum leichteren Einschieben der Adapter wurde die Plexiplatte verlängert ausgeführt.
  • Damit die Kabel einen Platz erhalten sind Klemmen im Deckel angenietet worden.
  • Erdungskabel innen verbunden mit dem Koffer
  • Stützleiste innen 2x für die Module damit sie beim härteren Kofferaufsetzen nicht herausfallen.
  • Nochmals veredeltere Frontplattenansicht mit passenden Schrauben
  • Für die Meßpraxis umplazierte Pin 9 & 10 sowie Masse Buchse.

Die Praxis wird weiteres zeigen.

W.
