professional tube testing system (c) Helmut Weigl |
|---|
|
RoeTest
V5
- die
neue Profi-Version, die keine Wünsche mehr offenlässt

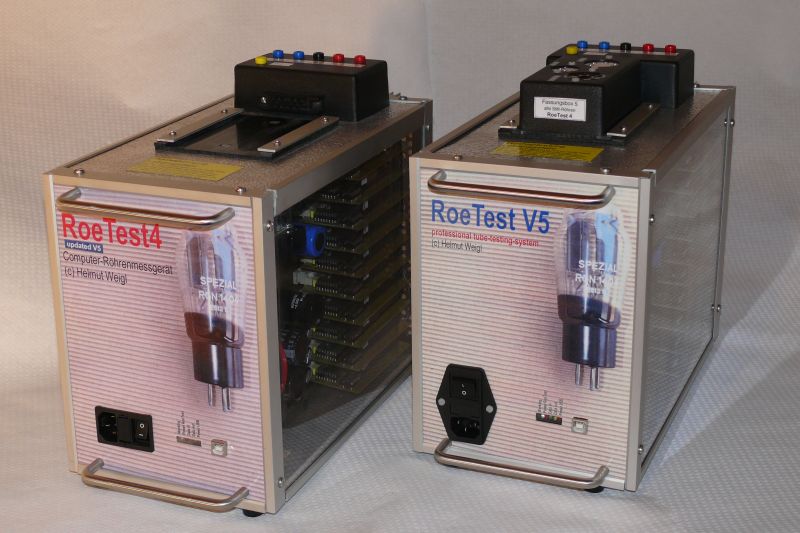

Nachdem die Neuerungen im upgedateten RoeTest4 getestet wurden, habe ich - auch um die neuen Layouts für die Hauptplatine zu testen - das Gerät nochmals komplett als RoeTest V5 aufgebaut. RoeTest V5 - schaltungstechnische Änderungen gegenüber dem RoeTest4:

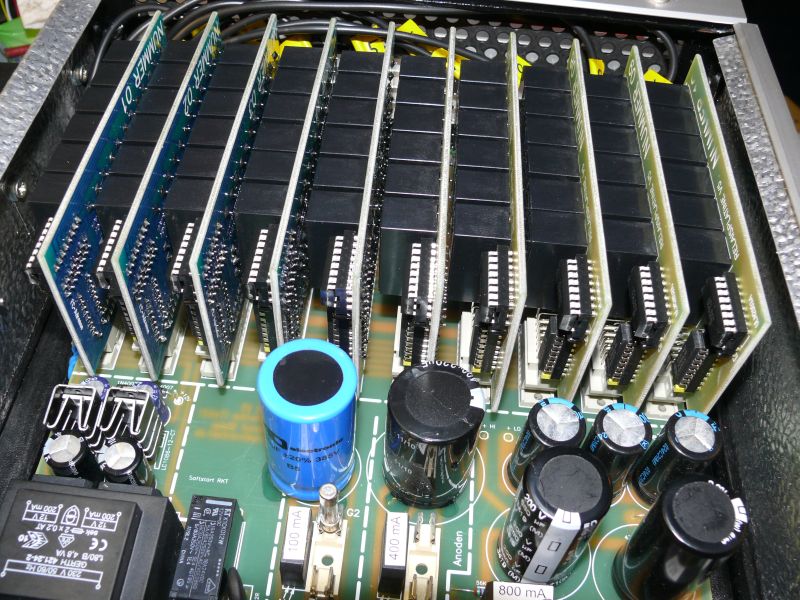

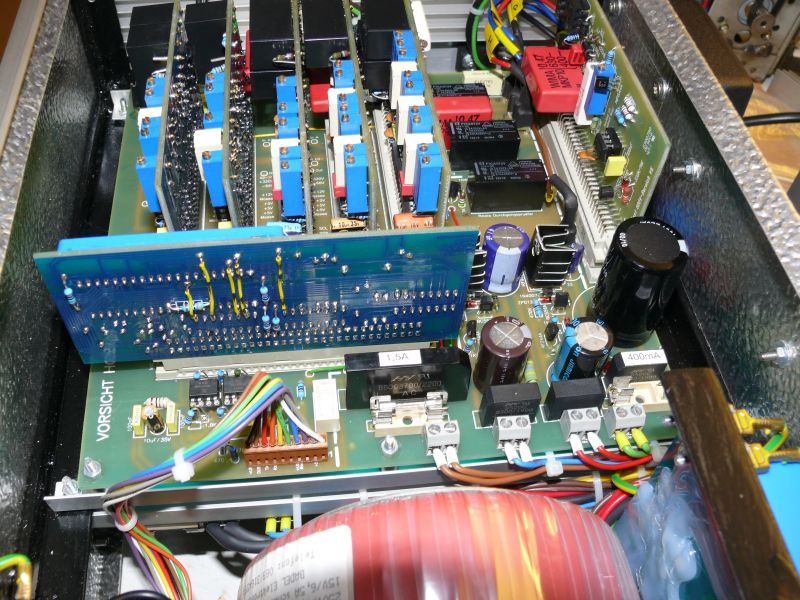

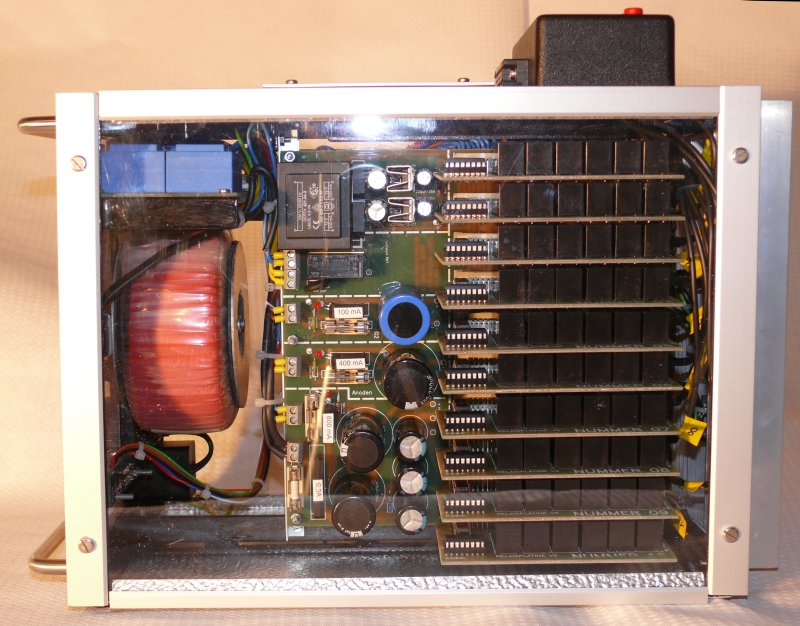

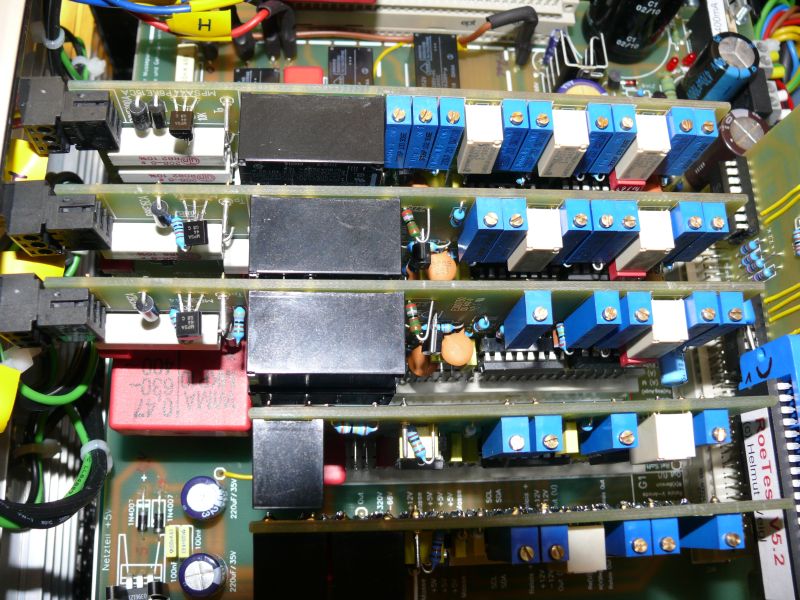

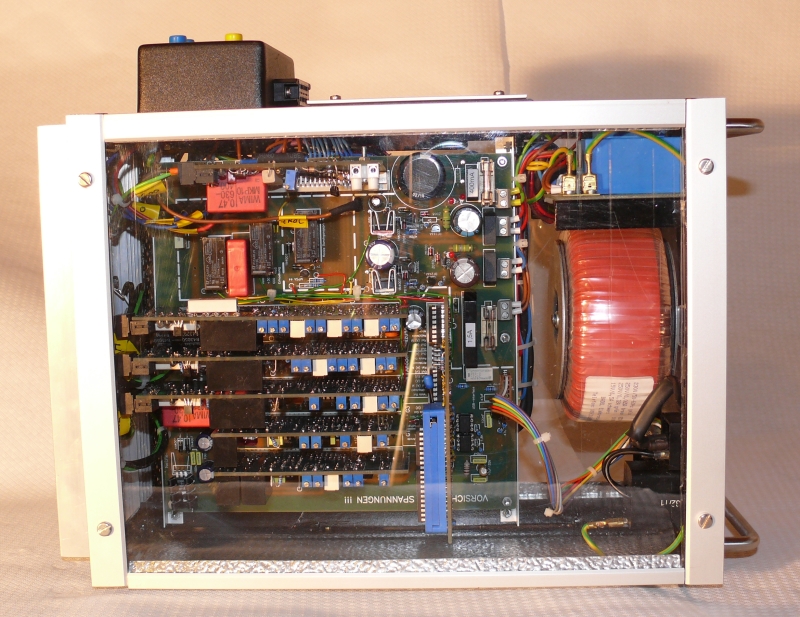

Die neuen Schaltungen bringen eine weitere qualitative Verbesserungen der Messergebnisse. Um die besseren Eigenschaften der neuen Schaltungen voll ausnützen zu können, habe ich das RoeTest zum Abschluss noch mit einem anderer Pic-Mikroprozessor mit besserer Aufllösung des D/A-Wandlers ausgerüstet. Das RoeTest wird zum Präzisionsmessgerät. Welche qualitativen Verbesserungen sich mit den neuen Karten erreichen lassen, geht aus nachstehenden pdf-Dateien hervor: G1 und G3-Karte A, G2 und H-Karte Aufbau: Den Aufbau habe ich analog dem RoeTest4 gestaltet (ich habe die selbe Gehäusevariante verwendet). Diesmal habe ich anstelle selbstgefertigter Platinen, diese professionell, in industrieller Qualität herstellen lassen:

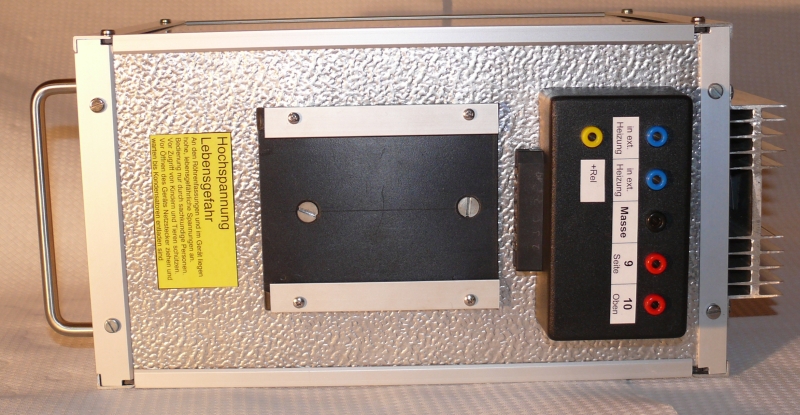

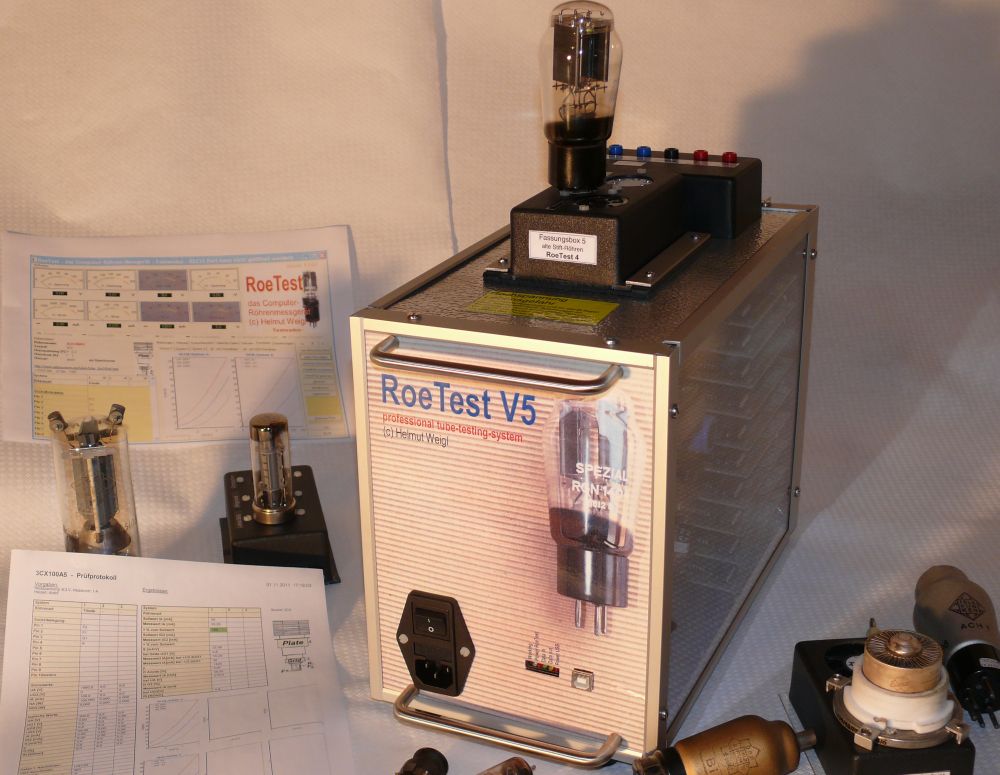

Auch softwaretechnisch wurde inzwischen ein Stand erreicht, den kein anderes Messsystem annähernd bietet. Kein anderes Röhrenmessgerät bietet solche Messmöglichkeiten, solchen Komfort und solche Präzision. Das RoeTest ist der "Sportwagen" unter den Röhrenmessgeräten. Ganz umsonst gibt es das RoeTest nicht. Ein Sportwagen ist schließlich etwas teuerer als ein Kleinwagen. Die Baukosten sind dennoch erschwinglich, der Arbeitsaufwand ist noch überschaubar. Und schließlich macht der Aufbau eines solchen HiEnd-Gerätes auch jede Menge Spass. Leider kann ich das Gerät nicht als Fertiggerät anbieten. Die deutschen Vorschriften über Gewährleistung, Produkthaftung, GS- TÜV-Prüfung .... vereiteln dies, so dass es auch künftig nur eine Anleitung für Selbstbauer geben wird. Der Selbstbau des Gerätes ist inzwischen wesentlich einfacher. Das einzige Spezialteil, den Haupttrafo kann ich günstig anbieten. Auf die Verwendung anderer Spezialteile wurde verzichtet und nur leicht erhältliche Standardbauteile verwendet. Die Modulbauweise ist übersichtlich. Ausser den bestückten Platinen ist nur noch eine überschaubare Restverdrahtung notwendig. Eine detaillierte Bauanleitung ist verfügbar. Auch eine Bauteiledatenbank stelle ich zur Verfügung. Daraus kann sogar eine csv-Datei zur einfachen Bestellung der Elektronikteile bei myreichelt generiert werden. Bauanleitung RoeTest  Nachstehend noch eine Reihe von Bildern:         |
