professional tube testing system (c) Helmut Weigl |
|---|
|
RoeTest5
- update Das RoeTest5 ist die Weiterentwicklung des RoeTest4. Um die neuen Schaltungen zu testen, habe ich mein vorhandenes RoeTest4 auf das RoeTest V5 aufgerüstet. Dies ist problemlos möglich, da im wesentlichen nur die Steckkarten getauscht werden müssen. Lediglich eine Umrüstung des 600V-Bereiches war nicht möglich, da dieser auf der Hauptplatine aufgebaut ist (künftig werde ich auch für den 600V-Bereich eine eigene Steckkarte vorsehen). Detailbilder vom Aufbau des vom ursprünglichen RoeTest4 siehe RoeTest4. RoeTest5update - Änderungen gegenüber dem RoeTest4:

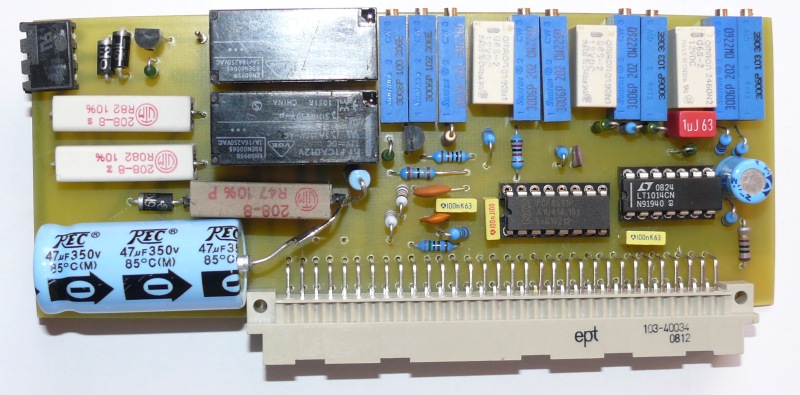

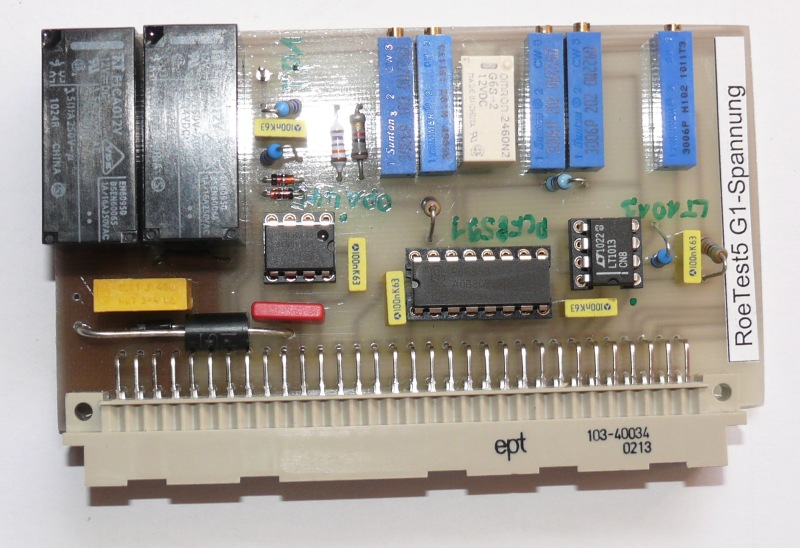

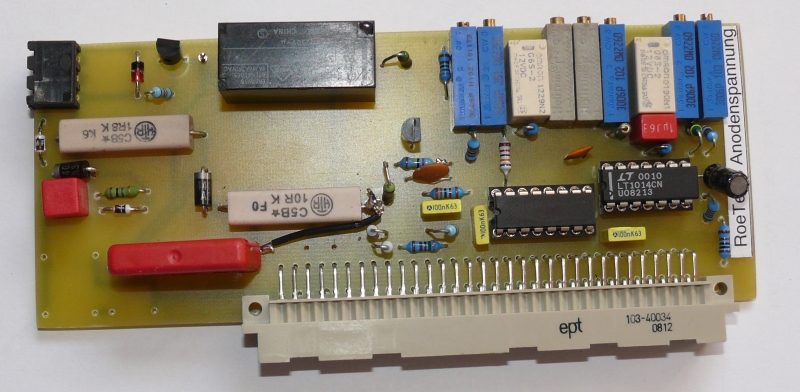

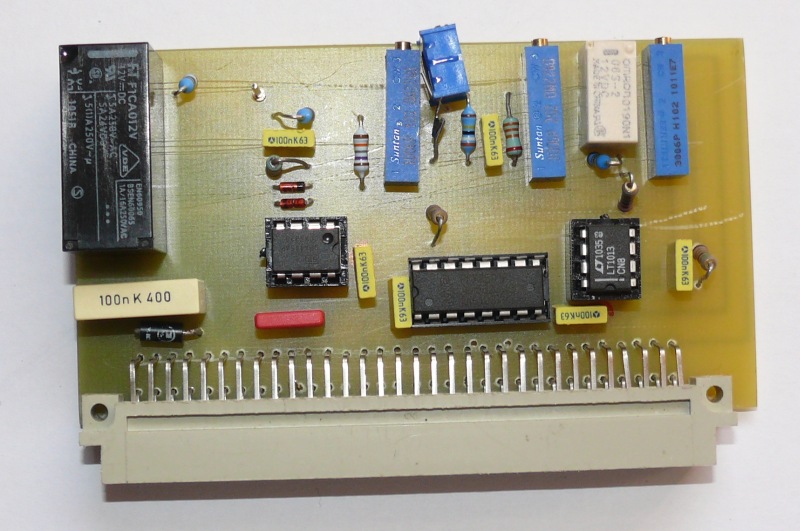

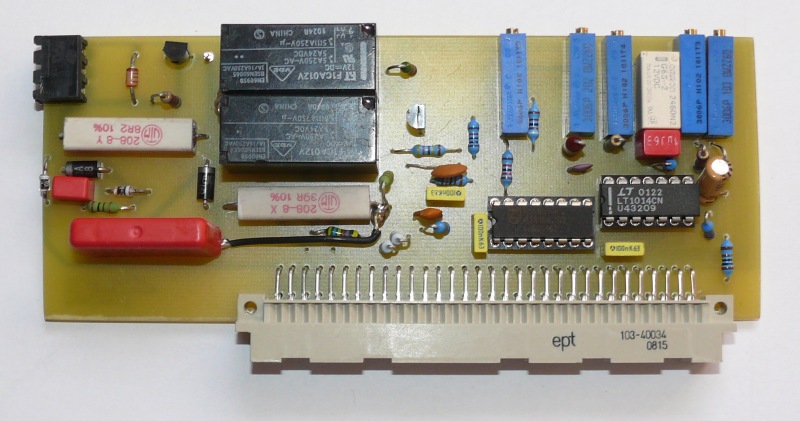

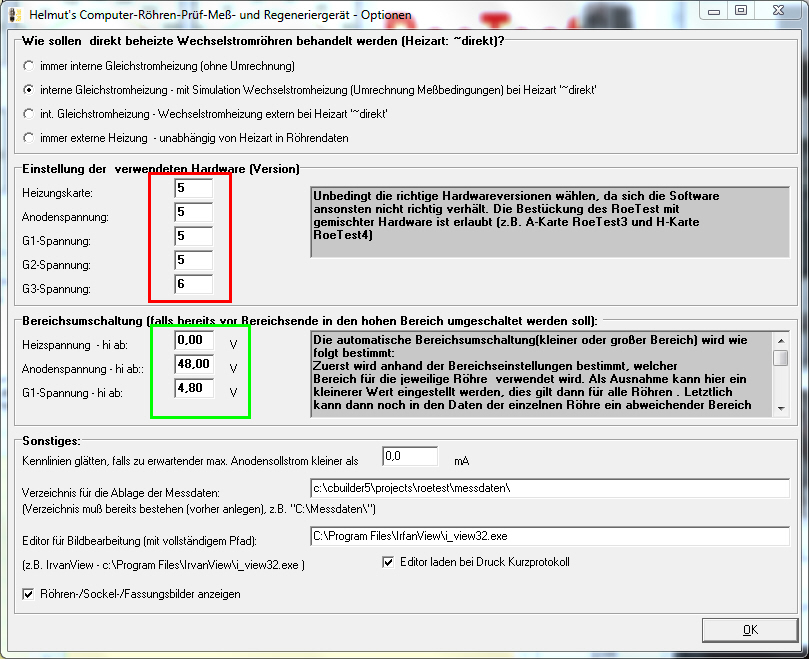

Die neuen Schaltungen bringen eine weitere qualitative Verbesserungen der Messergebnisse. Das RoeTest wird zum Präzisionsmessgerät. Welche qualitativen Verbesserungen sich mit den neuen Karten erreichen lassen, geht aus nachstehenden pdf-Dateien hervor: G1 und G3-Karte A, G2 und H-Karte Fotos von den neuen Karten (tlw. noch Übergangslösung mit manuellen Änderungen): Anodenspannung (Version 5):  G2-Spannung (Version 5):  G3-Spannung mit zusätzlichem Messbereich bis 600 V (Version 6):  G1-Spannung (Version 5):  Heizspannung (Version 5):  Wie man sieht, ist der Bauteileaufwand auch nicht höher als bei den bisherigen Schaltungen. Die Schaltungsentwicklung war nicht einfach. Es waren umfangreiche Versuche nötig. Alleine für die Anodenspannung habe ich an die 10 Karten mit verschiedenen Schaltungen aufgebaut und getestet (in der Anzahl ist die Optimierung der Bauteilewerte noch nicht berücksichtigt). Bis die neue Schaltung stand dauerte es 6 Monate. Im RoeTest ist ein gemischter Kartenbetrieb möglich. So könnte man z.B. die Heizungskarte des RoeTest4 mit der G1-Karte des RoeTest5 und den restlichen Karten aus dem RoeTest2 betreiben. Die Karten sind weitgehend kompatibel (evtl. ein zusätzliche Brücke - siehe Bestückungspläne). Wichtig ist, dass die Software richtig eingestellt wird. Ab Software Version 5.0.0.0 ist die jeweilige Karte einzustellen (rot umrandet). Bei falscher Einstellung wird sich die Software nicht richtig verhalten! Nachstehend Einstellungen für das RoeTest V5 (G3-Karte aktuelle Version = 6):  Im grün umrandeten Teil "Bereichsumschaltung" kann eingestellt werden, ab wann in den höheren Bereich geschaltet wird. Emfpfehlung (zur jeweiligen Karte):
|
