RoeTest V7.2

Das 7.2 ist schaltungstechnisch fast identisch mit der Version 7.0.

Änderung V7.2 gegenüber V7

  •  Weitere Optimierung des Layouts  - noch kürzere Leiterbahnen
  •  neue Firmware 7.2 (kompatibel zu Hardware ab V5)
  • 6 mm starke Frontplatte mit gerundeten Kanten
  • Stahlblechgehäuse mit Lüfter
  • Boden aus Plexiglas - zu öffnen ohne Werkzeug (für schnelle Experimente)

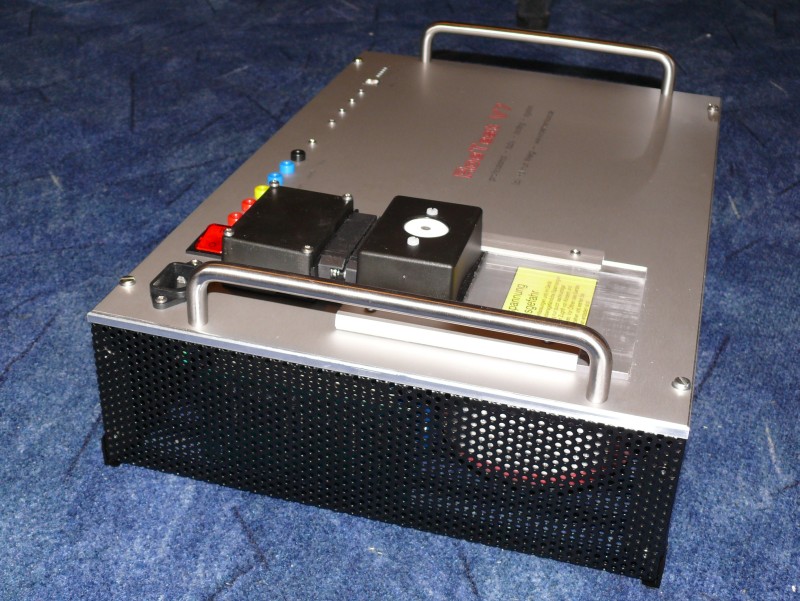

RoeTest V7.2

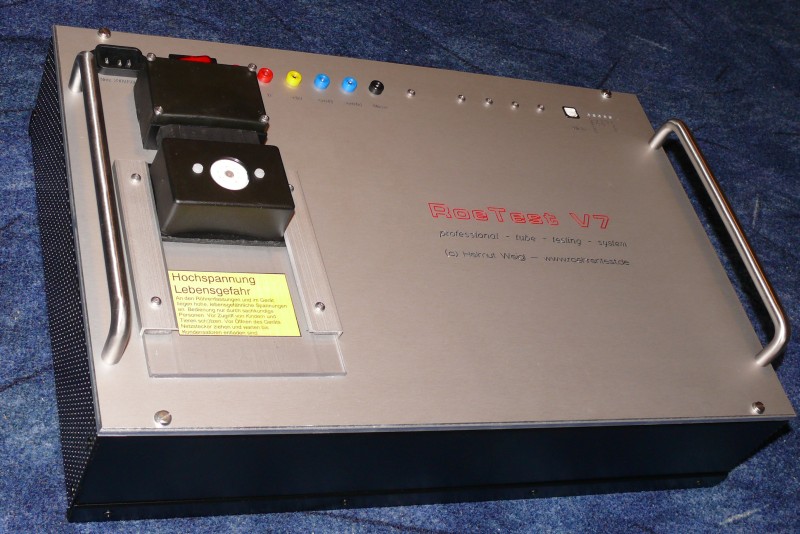

RoeTest V7.2

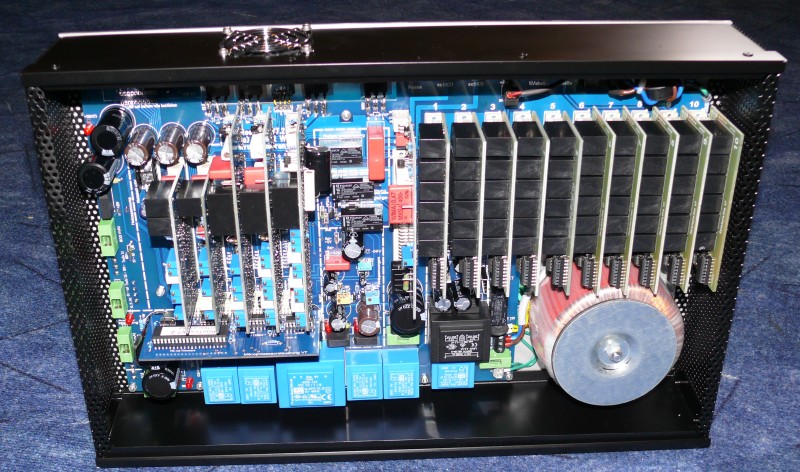

RoeTest V7.2

Die stärkere Frontplatte bringt einen Gewinn bei der Kühlung dicker Röhren, bei welchen höhere Verlustleistung im Gerät erzeugt wird.. Allerdings ist der Preis der Frontplatte erheblich teuerer. Ich tendiere für künftige Designs dazu ein schwächere Frontplatte und  einen separaten Kühlkörper für die MosFet's zu verwenden. Dies kommt preiswerter und die Kühlleistung kann unabhängig von der Frontplatte durch die Größe des Kühlkörpers bestimmt werden.

Bauanleitungen:

 Bauanleitung V7.2 - deutsch.pdf

 construction manual RoeTestV7.2 - english.pdf

manuel construction pour RoeTestV7.2. - français.pdf

espania Instrucciones para la construcci RoeTest V7.2-espanol.pdf


Bauteiledatenbank: components database:

bauteile7.3.zip  Bauteilebank RoeTest V7.3 - Stand 12.2013  - download - in leeren Ordner auspacken und 'bauteile.exe' starten.
 components database, download and unzip in a empty folder, then start 'bauteile.exe'
