professional tube testing system (c) Helmut Weigl |
|---|

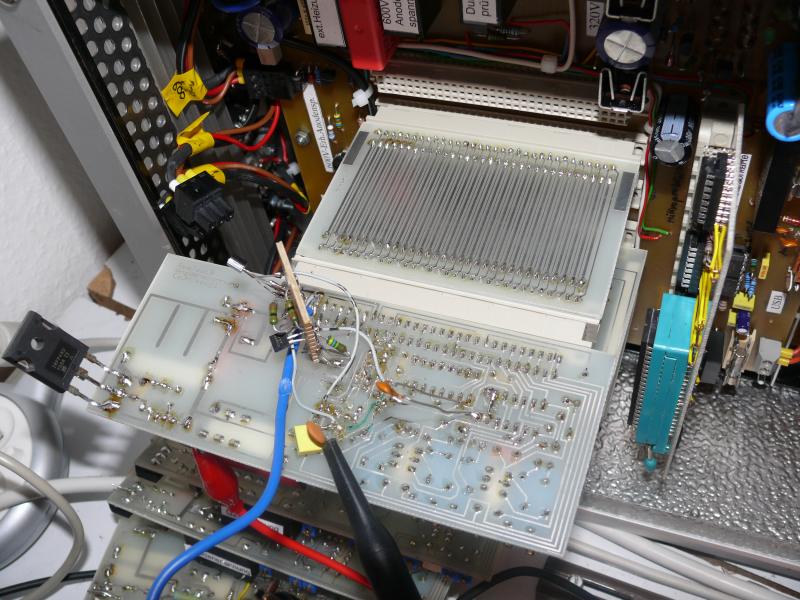

| Slotverlängerung: Slot Extension Board: Zum experimentieren und messen ist eine Slotverlängerung praktisch. So kommt man leichter an die Karten heran. Eine Slotverlängerung ist einfach gemacht. Man braucht nur alle Pins einer Buchsen- und einer Stiftleiste zu verbinden. Zu diesem Zweck habe ich mir eine spezielle Platine gefertigt: For experimentation and measuring purposes a slot extension board is useful. So you can easier access the cards. A slot extension board is easy to build. You just have to connect all the pins of a male and female multi connector. For that purpose I manufactured a specific printed circuit board:     Die Slotverlängerung passt für alle Karten des RoeTest. Mühelos kommt man jetzt an Vorder- und Rückseite der Karten heran. The slot extension board can be used for all cards of the RoeTest. Now you can reach the front- and backside of each card without any trouble.  |
