Bilder des RoeTest2
Das RoeTest2
war der Nachfolgetyp des Prototypen. Elektrisch ist das
RoeTest2 dem Prototypen in etwa gleichwertig. Im Wesentlichen erfolgten
folgende Änderungen:
- Mechanisch
völlig anderer Aufbau mit einer Hauptplatine und Steckkarten. Das Gerät
ist damit trotz des Umfanges kompakt, modular aufgebaut, übersichtlich
und leicht wartbar.
- Trotz der Verwendung von
einseitigen Platinen konnten Drahtbrücken auf einen Bruchteil reduziert
werden.
- Das Gerät ist jetzt leichter nachbaubar.
- Verwendung eines Ringkerntrafos
- Verwendung
integrierter Relais-Treiber anstelle der bisherigen diskreten Treiber
- geringe Optimierung der Schaltung
- Wahlweise
sind nun als Schnittstelle entweder RS232 (seriell), USB- (2.0) (ab
Firmware 2.0) oder Midi-Anschluß möglich (auch ältere Firmware)
- Verwendung eines handelsüblichen Alu-Koffers als Gehäuse

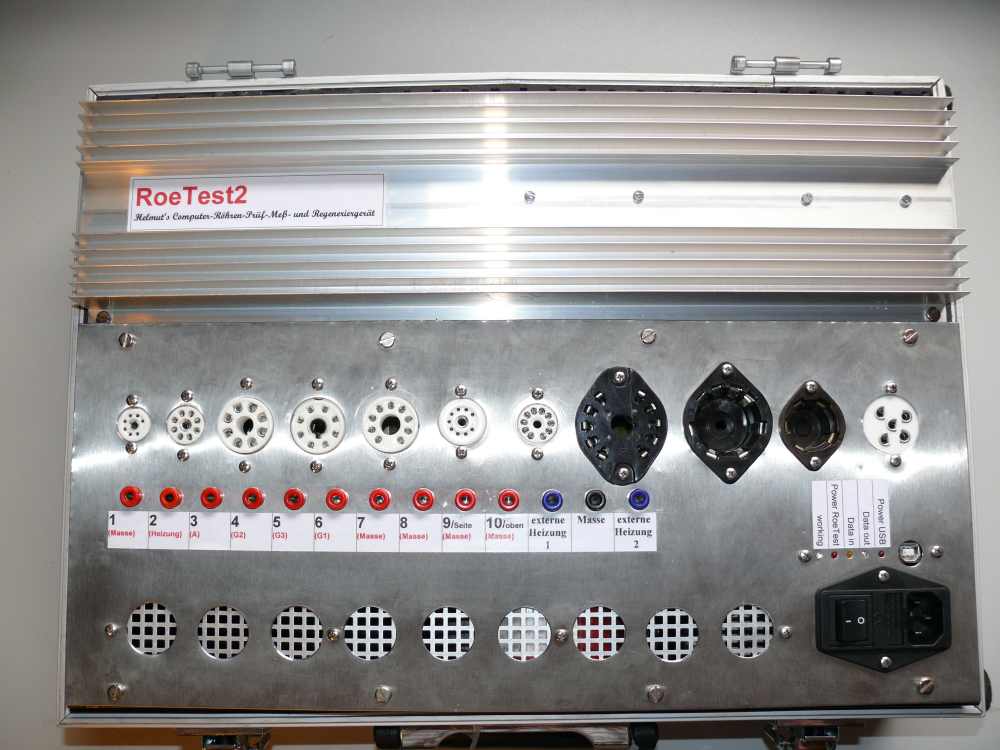

| Frontseite
des RoeTest2 |

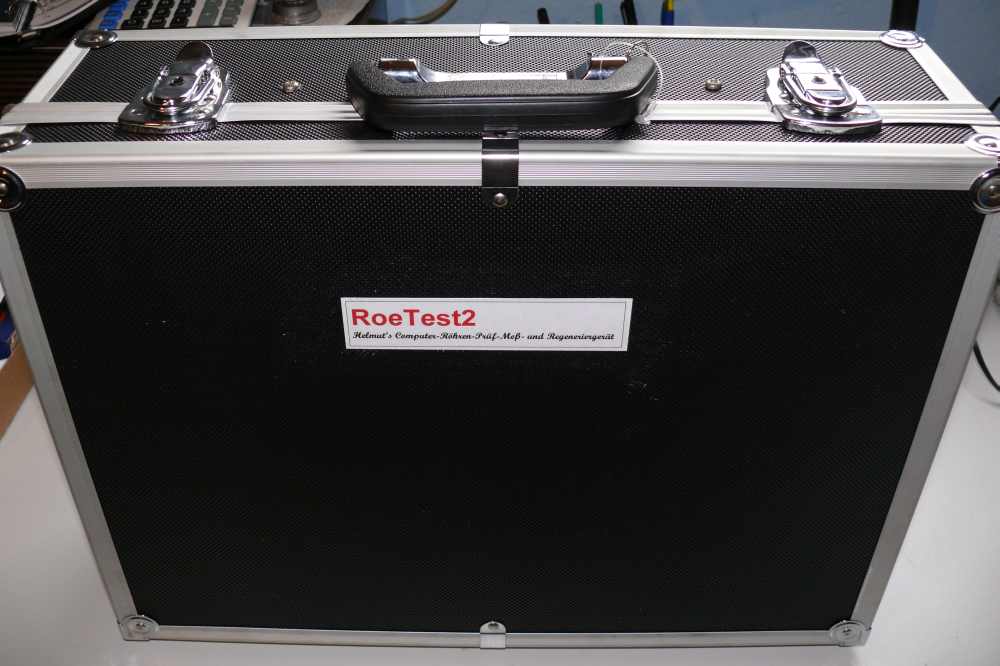

| Kofferansicht |

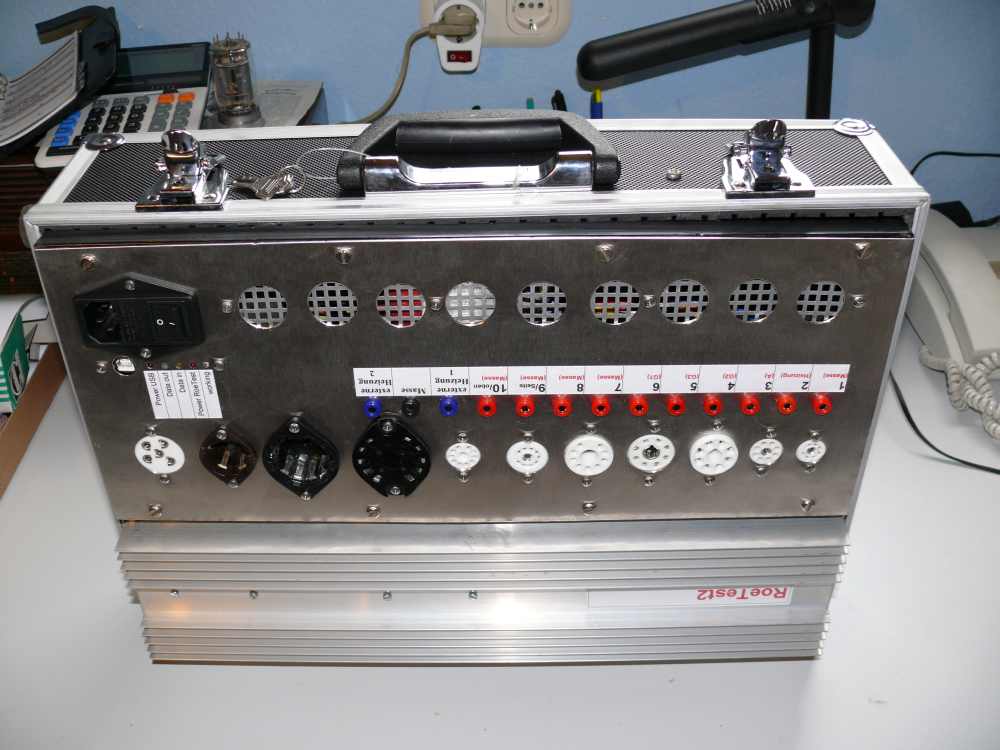

| Mit
Kofferdeckel |

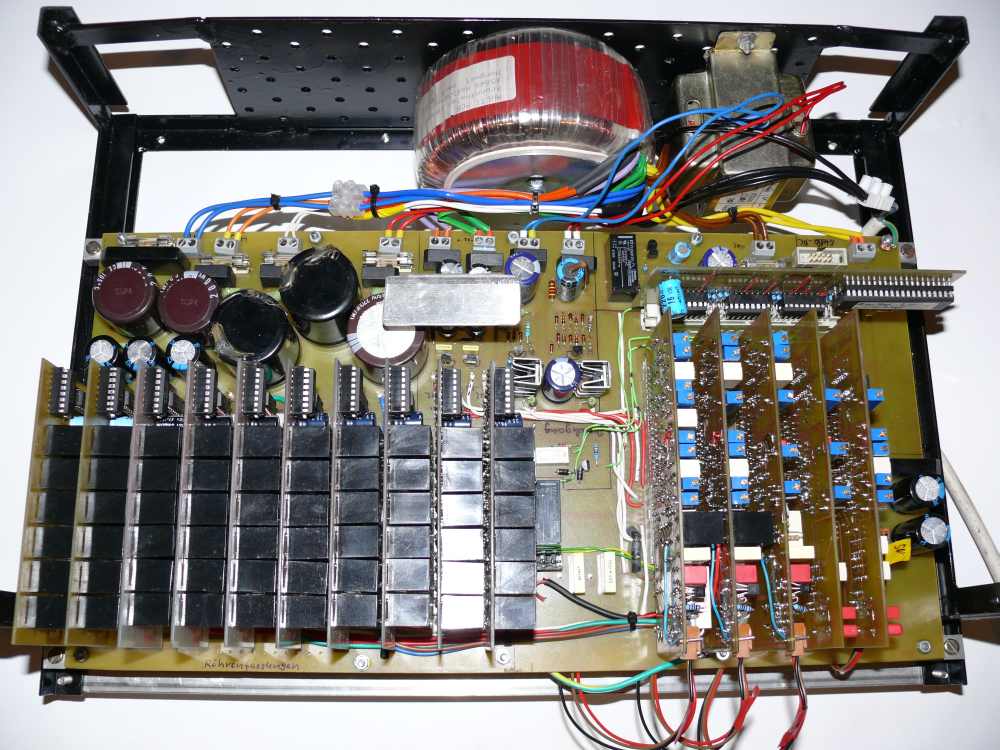

| Gesamtansicht
innen -

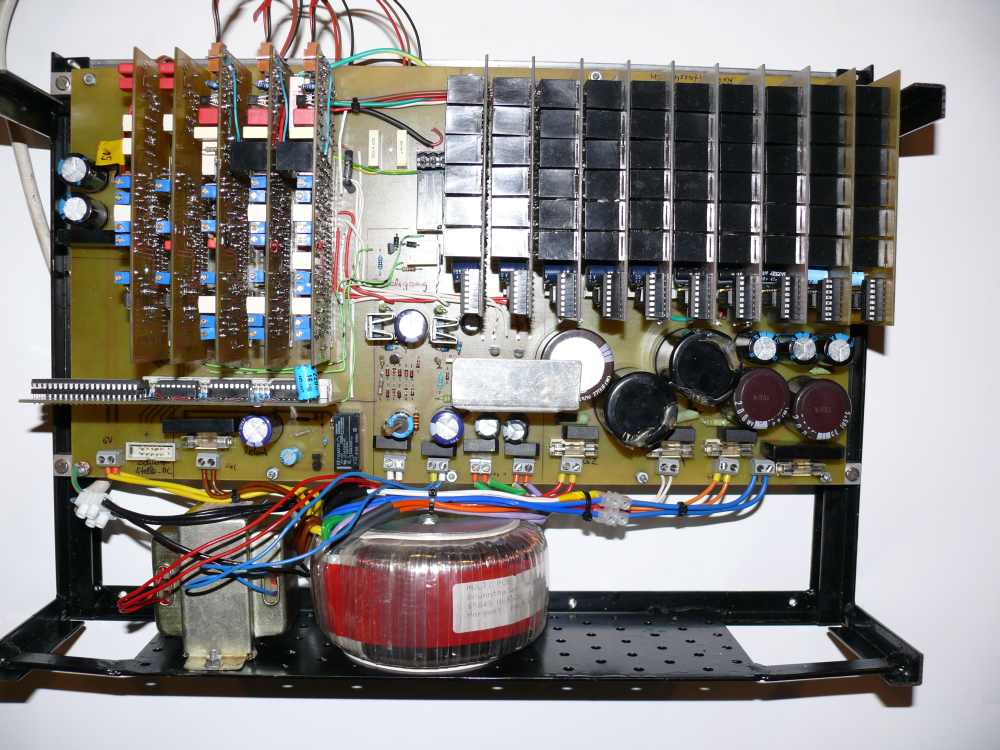

Unterseite | | Gesamtansicht
innen -

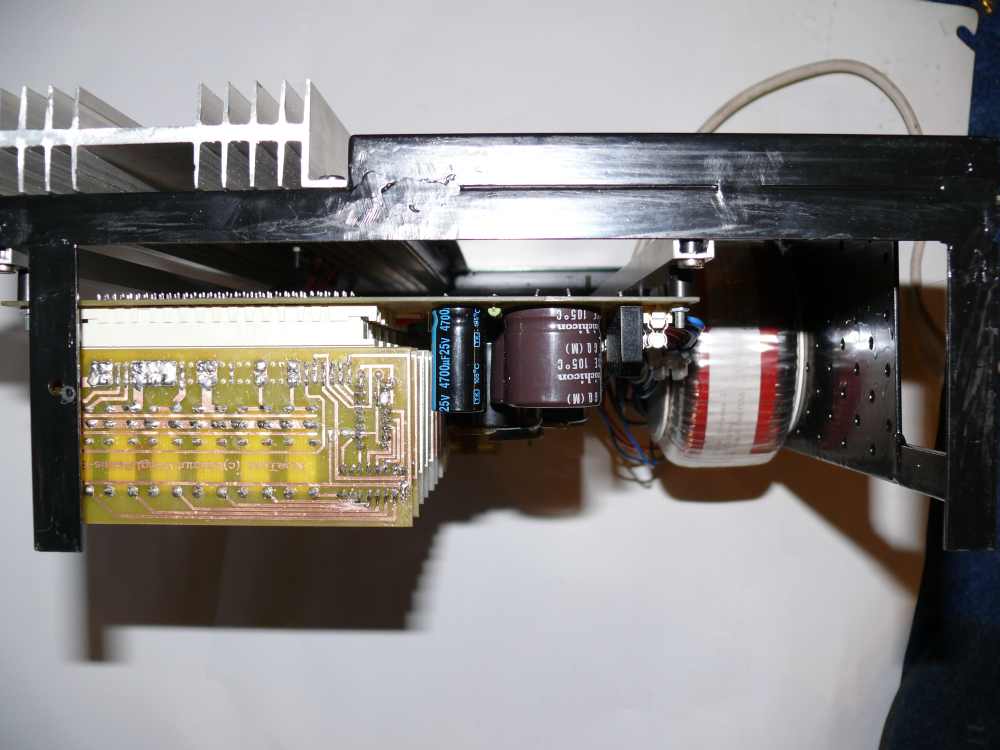

Unterseite | | Gesamtansicht innen -

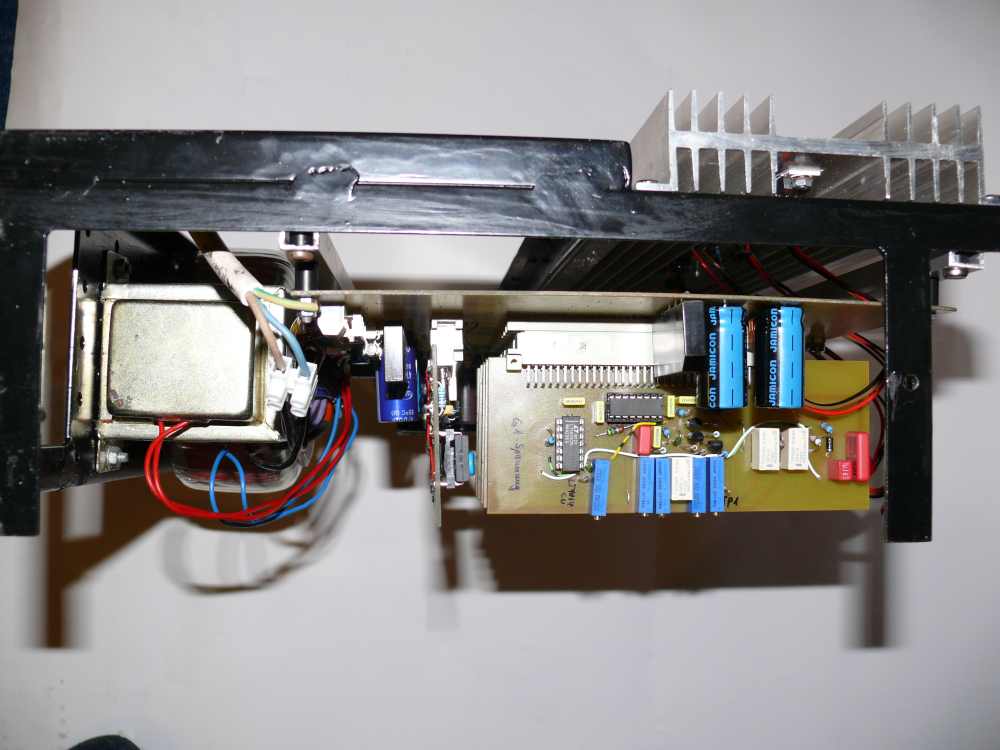

Seite1 | | Gesamtansicht innen -

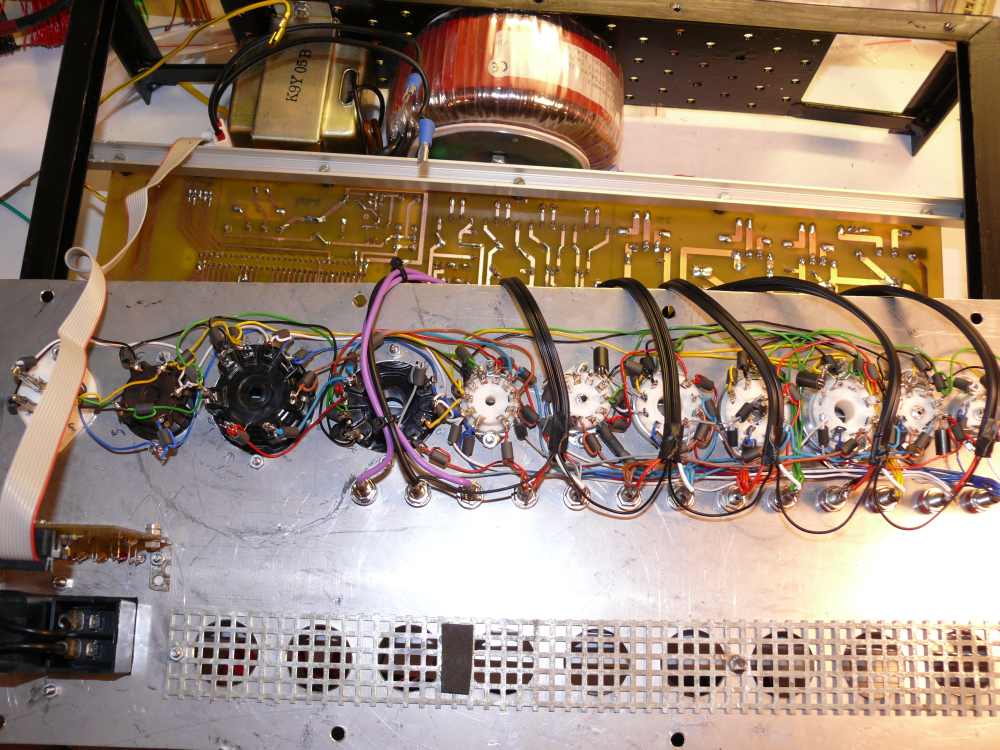

Seite2 | | Verdrahtung
Röhrenfassungen (alle
Röhrenanschlüsse mit Feritperlen versehen) |
Weitere
Bilder finden sich in der damaligen Bauanleitung zum RoeTest2
|
|
